Описание основных доработок версий САПР ЛЭП

(Скачать описание доработок САПР ЛЭП одним файлом)

Версия LEP-2015.4.1.161 (Февраль 2016)

1. Исправлена критическая ошибка при вводе исходных данных в модуле «Нагрузки на опоры» в режиме без базовой части.

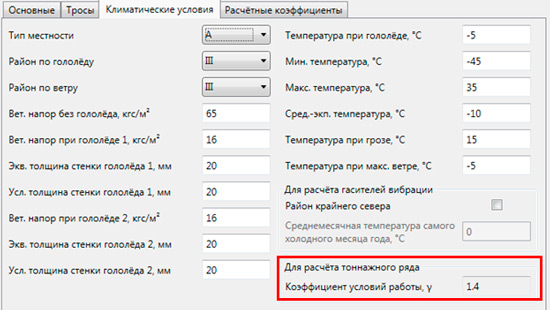

2. Усовершенствована закладка «Климатические условия» в модуле «Систематический расчет провода».

Теперь при вводе минимальной температуры < = –50º или среднеэксплуатационной температуры < = –10º автоматически  указывается величина коэффициента условий работы (п.2.5.100 ПУЭ-7) для расчета тоннажного ряда. Из свойств проекта удалена возможность редактировать этот коэффициент. Исправление в программе расчета тоннажного ряда для случая, когда температуры попадают в указанный выше диапазон.

Версия LEP-2015.4.0.121 (Декабрь 2015)

1. Исправлена геометрия двух опор в дистрибутиве: У110-2+5 и У110-2+14.  Количество каждой траверсы было  равно 1 вместо 2.

2. Убраны лишние позиции в справочнике проводов — «СИП» и «Оптоволокно». Выбор этих позиций приводил к ошибкам.

3. В справочнике опор убраны позиции для 3х и 4х цепных опор, так же убраны позиции «Угловая-промежуточная», «Концевая» и «Другая». Выбор этих позиций приводил к ошибкам.

4. Добавлены в справочник дистрибутива новые опоры с сортаментом:

1У110-5        1У220-5

1У110-5+5    1У220-5+5

1У110-5+10  1У220-5+10

1У110-5+15  1У220-5+15



Внесен сортамент для существующих опор 330кВ:

1П330-1         1П330-1т

1П330-1-5.8   1П330-1т-5.8

1П330-1-11.5 1П330-1т-11.5



1У330-1        1У330-1т

1У330-1+5    1У330-1т+5

1У330-1+10  1У330-1т+10

1У330-1+15  1У330-1т+15

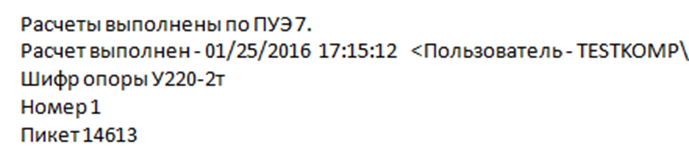

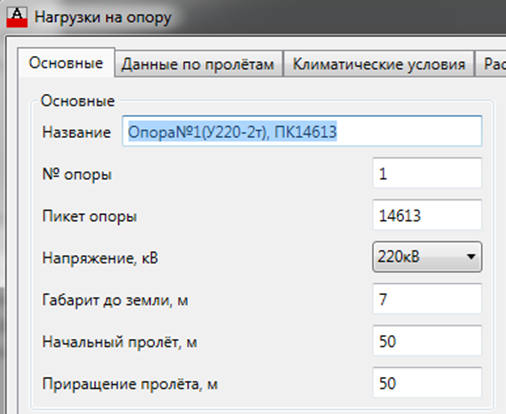

5. Добавлена информация при печати ведомостей нагрузок на опору — номер и пикет опоры

При импорте с профиля вводится автоматически:



Печатается во всех ведомостях:



6. Исправлена ошибка при расчете горизонтальной составляющей  поперек траверс для первого фундамента разнобокой опоры

7. Исправлена ошибка печати размера опоры в ведомости нагрузок на фундаменты — были перепутаны размеры базы и фасада для разнобокой опоры

8. Не выполнялся импорт профиля из другого проекта — исправлена ошибка разработки.

9. Исправлено — не выполнялась авторасстановка и выравнивание пролетов на прямом участке, если нет перелома профиля между анкерами

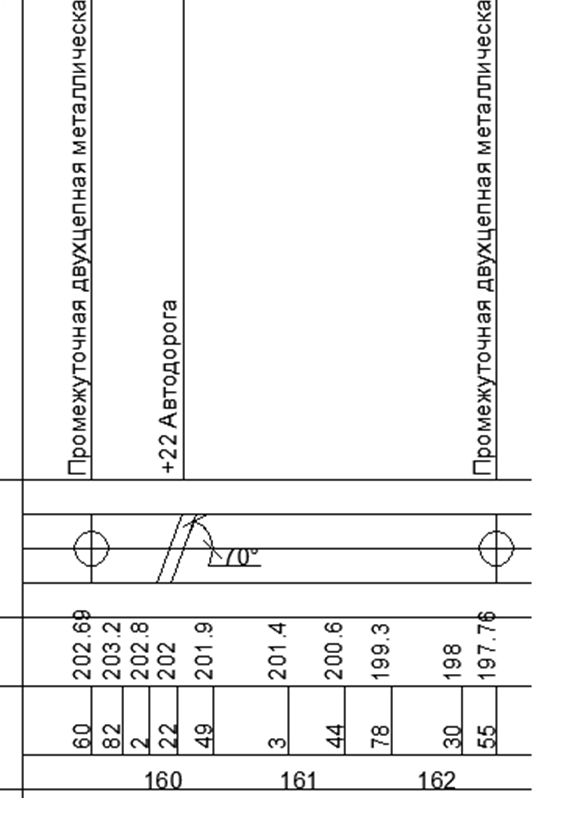

10. Исправлены замечания по оформлению переходов:

10.1 На граничных опорах перехода над абрисом теперь надписываются наименование опоры из справочника, а не их шифр:



10.2 Исправлена орфографию надписей в шапке таблицы (неграмотный перенос слов)

10.3 Исправлено — детали пересечения в абрисе (осевая линия, угол поворота и т.д.) рисовались не в точке пересечения

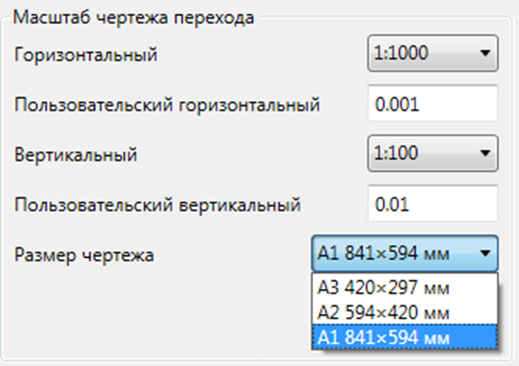

11. Добавлена возможность создавать чертежи переходов в форматах А1, А2 или А3 по выбору (по умолчанию предлагается А3):



Созданы два новых шаблона — если на стороне клиента были изменения в шаблонах, то в новых файлах их нужно так же выполнить.



12. Начата доработка ввода исходных данных в систематическом расчете провода для возможности  расчета по ПУЭ-6 и по ПУЭ-7:

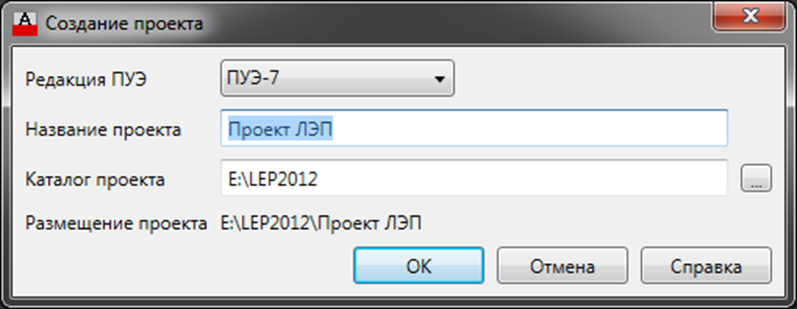

• При создании проекта запрашивается издание ПУЭ (по умолчанию ПУЭ-7)

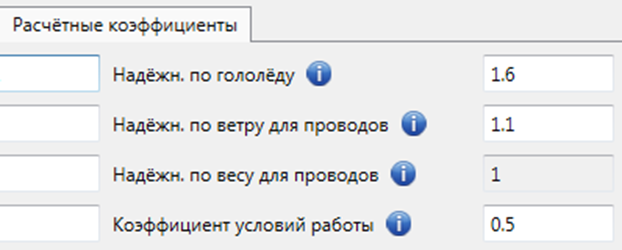

• Для ПУЭ-6 разблокированы постоянные расчетные коэффициенты



• Для ПУЭ-6 тип местности — только "А"



13. Исправлено — при выравнивании пролетов программа проверяла аварийный режим для проводов сечением алюминиевой части более 185 мм2.

14. Исправлен модуль больших переходов:

14.1 При вводе исходных данных добавились новые позиции:



14.2 «Количество проводов в фазе» — учитывается при расчете отклонения поддерживающих изолирующих подвесок.

14.3 «При отрицательном значении приведенного ЦТ (переход через ущелья) использовать в расчете отметку низа ущелья вместо отметок установки опор». В соответствии с п.2.5.154 ПУЭ-7 приведенный центр тяжести проводов/тросов считается от отметки земли в местах установки опор. Но, в случае переходов через глубокие ущелья, приведенный центр тяжести может получиться отрицательным числом. В этом случае можно принудительно включить эту опцию и ввести отметку, относительно которой программа должна считать Hпр.

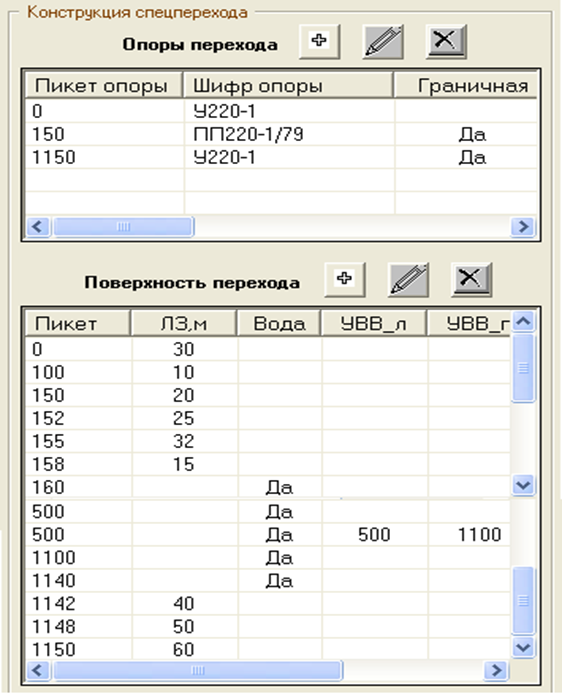

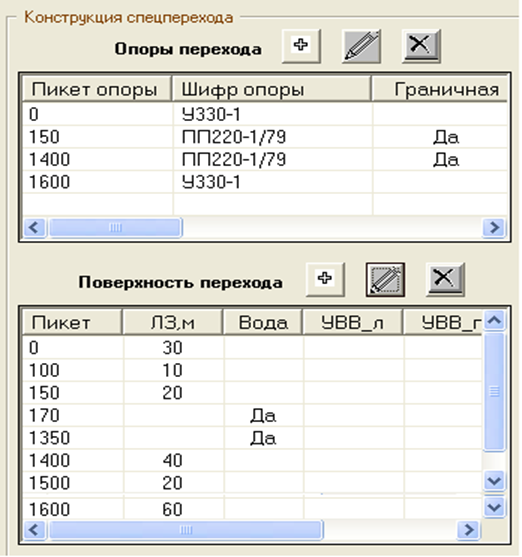

14.4 Теперь в каждом пролете перехода можно вводить реальную линию земли (а не один пикет и отметку):

Указание только пикетов в пролетах, до которых нужно посчитать габариты (по старому).

• Если в пролете нет водной поверхности, то указывается только один пикет и отметка земли.

• Если есть река, то указываются пикеты левого и правого уреза реки (либо пикеты фарватеров).

В данном случае в первом и третьем пролетах указаны только по одному пикету земли (ПК150 и ПК1500), во втором пролете указаны граничные пикеты реки (ПК170-1450). Этот случай удобен, если не нужно строить чертеж профиля перехода, а нужно только рассчитать этот переход.

Указание всех пикетов перелома профиля земли и водной поверхности:

В этом случае в первом пролете указан один пикет перелома профиля земли (ПК100). Во втором пролете введены пикеты спуска земли к воде (от левой опоры ПК150) — ПК152 — 158.  Далее указаны пикеты несудоходной части реки — ПК160 — ПК500. Затем идет судоходный фарватер: ПК500 — ПК1100. После описаны пикеты несудоходной части реки ближе к правому берегу — ПК1100 — 1140. И затем введены пикеты перелома профиля земли от воды до правой опоры (ПК1142 — ПК1148).

В этом случае будут рассчитаны худшие габариты над всеми участками и есть возможность построить точный чертеж профиля перехода.

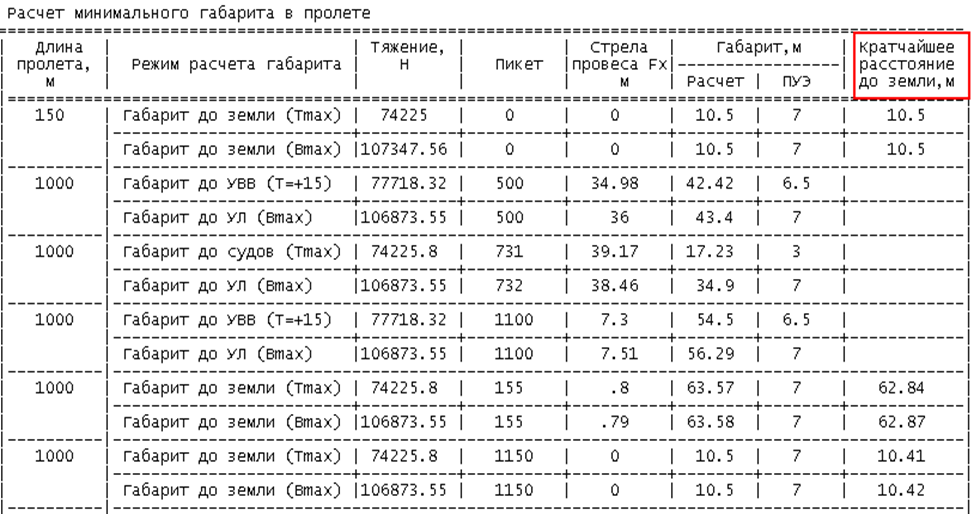

14.5 В протоколе выдаются минимальные габариты над каждым участком (земли и воды), а так же кратчайшее расстояние фаза-земля:



15. Исправлен модуль построения профиля — Исправление для случая, если отметки заданы до сотых — программа валилась.

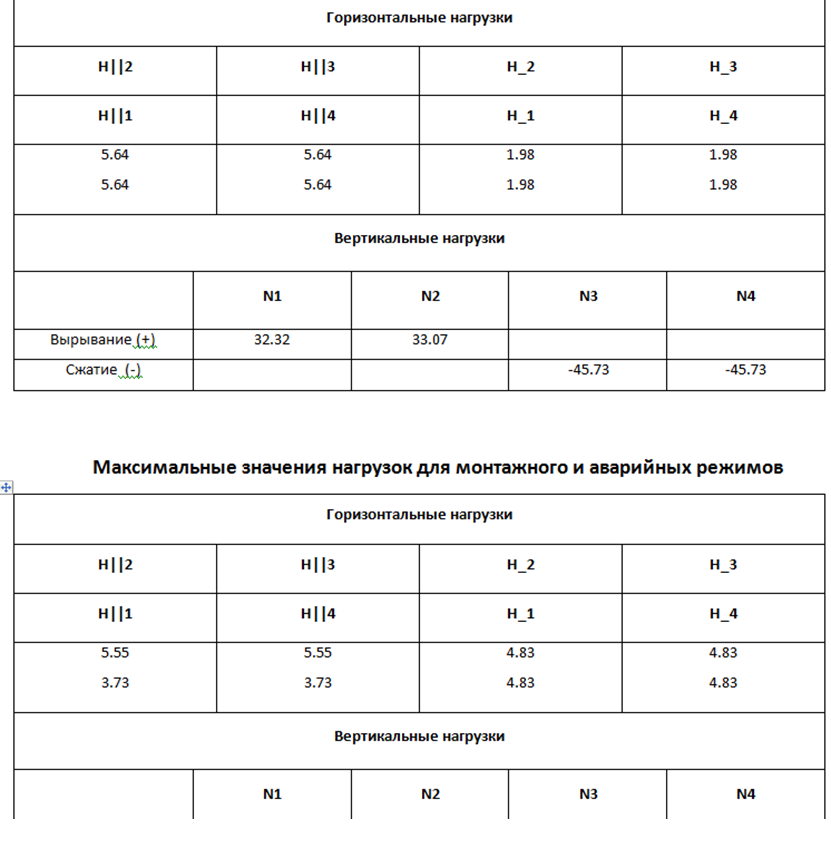

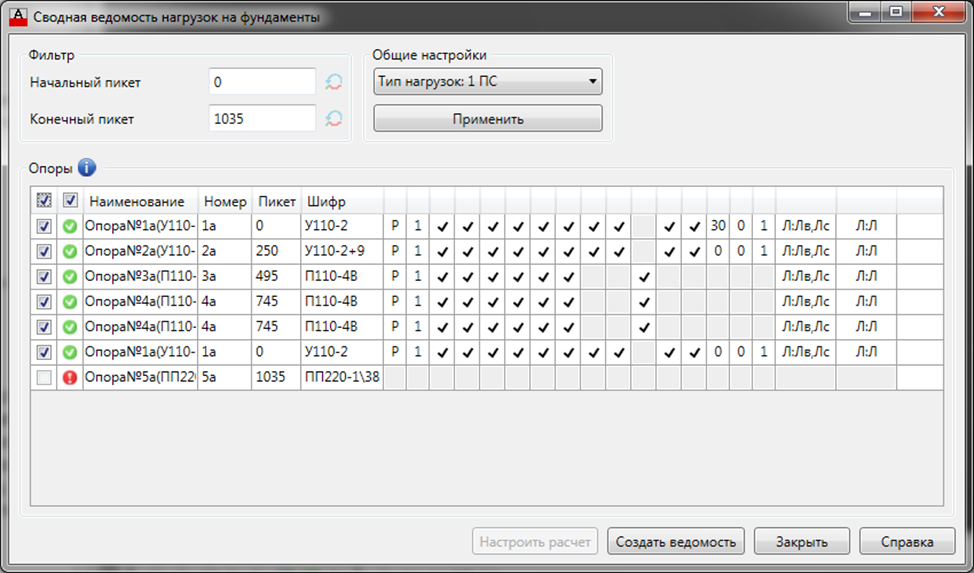

16. Итоговые таблицы нагрузок на опоры поделены на две — для нормального режима и для аварийного с монтажным. Так более грамотно для ввода в программу проверки грибовидных подножников:

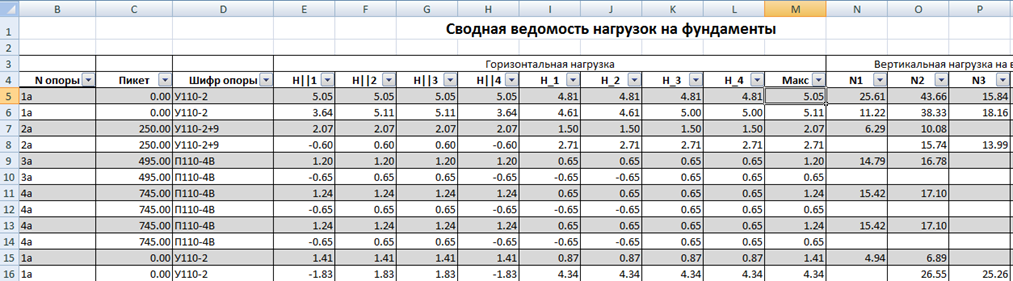

17. Для нагрузок на фундаменты можно создать таблицу в Excel для выбранных опор с возможностью сортировки по значениям вертикальных и горизонтальных нагрузок:



Версия 2015.2.0.25 (Октябрь 2015)

ВНИМАНИЕ!

Пользователи, у которых используется сетевая версия САПР ЛЭП и ключ установлен на сервере, необходимо на сервере выполнили обновление версии CodeMeter  по ссылке —http://codemeter.com/downloads/files/cm5_22/win/CodeMeterRuntime.exe. На рабочих местах, где будет обновляться САПР ЛЭП, эти драйвера обновятся автоматически

Перед открытием проектов в новой версии САПР ЛЭП рекомендуется сделать полную копию папки проекта! При переходе на новую версию САПР ЛЭП, текущие проекты будут сконвертированы в новую версию. При наличии в проекте базовой части, необходимо производить конвертирование проекта, только с загруженным Базовым модулем.



ПЕРЕЧЕНЬ ДОРАБОТОК

1. Оптимизация структуры САПР ЛЭП для работы с протяженными проектами.

 • На порядки уменьшилось время оцифровки протяженных профилей. Так, изначально, оцифровка сильно пересеченного профиля протяженностью 134.82 км составляла 23 минуты. После оптимизации время оцифровки составляет всего около 3 сек.!

 • Многократно сокращено время корректировки опор в проектах, состоящих из большого количества отдельных профилей.

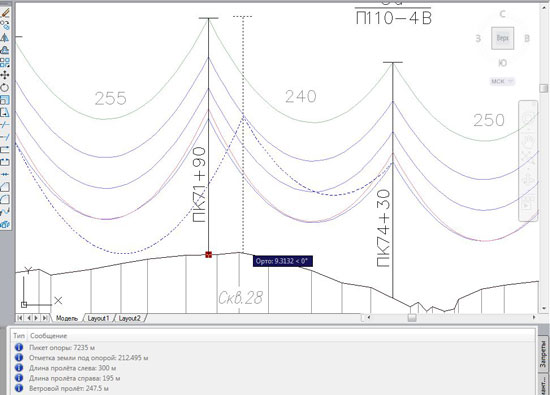

2. Реализована программа  выравнивания опор по габариту до земли.

3. Реализовано перемещение опор по «горячим точкам» — теперь для перемещения опоры не обязательно менять ее пикет в свойствах или в таблицу. Можно просто перемещать опору мышкой. При этом в режиме реального времени можно видеть пикет перемещения, пролеты слева и справа от опоры, отметку земли, кривую провисания нижнего провода.

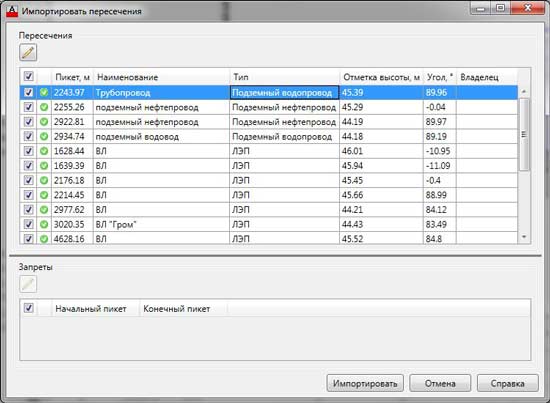

4. Реализован первый этап импорта данных из GeoSolution и Credo. При получении чертежа профиля теперь доступен так же XML-файл, из которого на данный момент можно импортировать часть информации по пересечениям, отрисованным на профиле. Первоначально будет показан весь список пересечений, где «Наименование» — это название пересечения в формате XML, а «Тип» — это сконвертированный программой тип пересечения для САПР ЛЭП. Есть возможность сразу до окончательного импорта откорректировать любой параметр любого пересечения, ввести недостающую информацию (например, владельца пересечения).

5. Экспорт–импорт части проекта. Теперь есть удобная возможность, например, объединять результаты работы по одному проекту, сделанные разными проектировщиками. Например, если первую половину профилей расставлял один проектировщик, вторую — другой. По окончании работы используется функция «Экспорт части трассы», потом «Импорт части трассы» и оба проекта соединяются в один.

6. Реализована функция копирование гирлянд в справочнике гирлянд. Очень удобная функция, позволяющая сэкономить массу времени при конструировании новых гирлянд на основе уже созданных в справочнике.

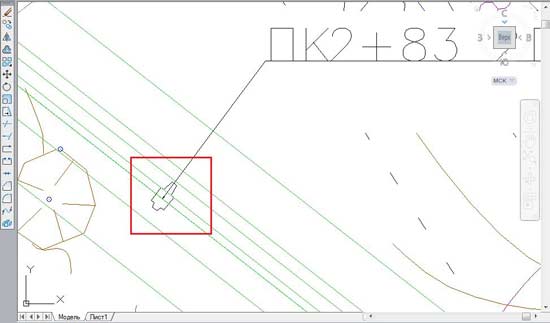

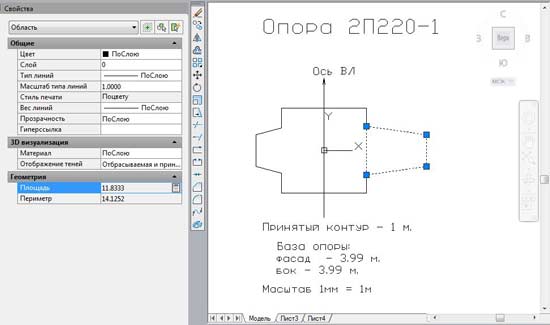

7. Расчет постоянного отвода по геометрии опоры, отрисовка на плане в масштабе. В прошлых релизах при наличие черезполосицы постоянный отвод на опору по каждой полосе считался по процентному соотношению длин траверс, попадающих на эти полосы. Теперь постоянный отвод считается по геометрии опоры, заданной в справочнике. В результате на любую опору можно увидеть чертеж с точными размерами и посчитанными площадями по каждой полосе: в данном случае справа постоянный отвод делится по двум полосам. Правая траверса попадает на дальнюю полосу, площадь которой можно увидеть в свойствах – 11.83м2.

 Соответственно, сделан точный перенос постоянного отвода на план в заданном масштабе.



На чертеже плана и ширина полос временного отвода и геометрия постоянного отвода под опоры рисуется в заданном масштабе.

8. Добавлен сортамент по новым опорам.  Добавлены 48 опор напряжением 220кВ, 29 опор напряжением 330кВ,  8 опор напряжением 110кВ и 6 опор 35кВ.

9. Исправлены чертежи полимерных изоляторов. В справочник  были занесены более 200 откорректированных чертежей полимерных изоляторов типа ЛК. Изначально чертежи не соответствовали заданной строительной длине.

10. Ненавязчивый запуск перерасчета габаритов. Были замечания проектировщиков, что при любом изменении характеристик опоры (пикет, шифр, банкетка) программа сразу предлагала выполнить перерасчет габаритов и нужно было каждый нажимать кнопку отмены. Теперь кнопка запуска перерасчета не блокирует экран AutoCAD и нажать ее можно в любой момент, после любого количества операций с опорами.



11. Сделан точный расчет тоннажного ряда изоляторов и арматуры по проекту. Теперь расчет выполняется для каждой опоры проекта по реальным весовым и ветровым пролетам для всех необходимых режимов. В результате выдается максимальное значение тоннажного ряда изоляторов и арматуры по каждой климатической зоне проекта.

В данную версию также внесены следующие изменения:

1. Исправлено — после изменения пикета у опоры (пикета линии земли)  список опор (линии земли) сбрасывался в начало.

2. При ручном вводе данных для переходов добавлено поле ввода количества оставшихся целыми пролетов (для расчета аварийного режима)

3. Добавлен индикатор наличия ошибок в модели трассы

4. Реализована возможность создания  нескольких исходных данных по нагрузкам на опоры

5. Дополнительно сделана ведомость пересечений

6. Исправлены журналы напряжений — теперь показывается информация по всем подвешенным тросам и кабелям, а не по одному

7. В сводной таблице расчета провода добавлена строка для района Крайнего Севера с напряжениями и стрелами провеса (12 режим)

8. Добавлен коэффициент заполнения по некоторым опорам ЭЛСИ



Версия 2015.2.0.16 (Август 2015)

Основные новшества:

1. Оптимизация структуры САПР ЛЭП для работы с протяженными проектами.

1.1. На порядок уменьшилось время оцифровки протяженных профилей. Изначально оцифровка сильно пересеченного профиля протяженностью 134.82 км составляла 23 минуты. После оптимизации время оцифровки составляет всего около 3 сек.!

1.2. Многократно сокращено время корректировки опор в проектах, состоящих из большого количества отдельных профилей.

2. Реализовано выравнивание опор по габариту до земли.

3. Реализовано перемещение опор по «горячим точкам» - теперь для перемещения опоры не обязательно менять её пикет в свойствах или в таблице. Можно просто перемещать опору мышкой. При этом в режиме реального времени можно видеть пикет перемещения, пролёты слева и справа от опоры, отметку земли, кривую провисания нижнего провода.

4. Реализован первый этап импорта данных из GeoSolution и Credo. При получении чертежа профиля теперь доступен так же XML-файл, из которого на данный момент можно импортировать трассу и часть информации по пересечениям, отрисованным на профиле.

5. Экспорт/импорт части проекта. Теперь есть удобная возможность, например, объединять результаты работы по одному проекту, сделанные разными проектировщиками.

6. Реализована функция копирования гирлянд в справочнике.

7. Расчёт постоянного отвода по геометрии опоры, отрисовка на плане в масштабе. В прошлых релизах при наличии черезполосицы постоянный отвод на опору по каждой полосе считался по процентному соотношению длин траверс, попадающих на эти полосы. Теперь постоянный отвод считается по геометрии опоры, заданной в справочнике. В результате на любую опору можно увидеть чертёж с точными размерами и посчитанными площадями по каждой полосе.

8. Добавлен сортамент по новым опорам. Добавлены 48 опор напряжением 220кВ, 29 опор напряжением 330кВ, 8 опор напряжением 110кВ и 6 опор 35кВ.

9. Ненавязчивый запуск перерасчёта габаритов. Теперь кнопка запуска перерасчёта не блокирует экран AutoCAD и нажать ее можно в любой момент, после любого количества операций с опорами.

10. Сделан точный расчёт тоннажного ряда изоляторов и арматуры по проекту. Теперь расчёт выполняется для каждой опоры проекта по реальным весовым и ветровым пролётам для всех необходимых режимов. В результате выдаётся максимальное значение тоннажного ряда изоляторов и арматуры по каждой климатической зоне проекта.

Дополнительно:

1. Исправлены чертежи полимерных изоляторов. В справочник были занесены более 200 откорректированных чертежей полимерных изоляторов типа ЛК. Изначально чертежи не соответствовали заданной строительной длине.

2. Добавлен индикатор наличия ошибок в модели трассы.

3. Реализована возможность создания нескольких исходных данных по нагрузкам на опоры.

4. Сделан журнал пересечений.

5. Исправлены журналы напряжений – теперь показывается информация по всем подвешенным тросам и кабелям, а не по одному.

6. В сводной таблице расчёта провода добавлена строка для района Крайнего Севера с напряжениями и стрелами провеса (12 режим).

7. Добавлен коэффициент заполнения по некоторым опорам ЭЛСИ.

8. Добавлена возможность создания профиля по участку трассы.



Версия 2015.1.1.14 (Июнь 2015)

Основные новшества:

1. Добавлена поддержка AutoCAD 2015 и AutoCAD 2016;

2. Исправлен расчёт гасителей вибрации для районов Крайнего Севера;

3. Доработано оформление нагрузок на опоры в соответствии с СТО 56947007-33.180.10.172-2014, п.п. 4.6.10 и 4.6.11 (добавлены титульные листы с информацией, и схема подвески ВОЛС);

4. Сделана сводная таблица максимальных значений нагрузок на фундаменты для всех режимов, добавлена схема расположения фундаментов;

5. При оформлении профилей добавлена возможность отрисовки ВОЛС в режимах максимальной стрелы провеса (по выбору);

6. Исправлена ошибка в модуле нагрузок на опоры – ситуация, когда на опоре есть разность тяжения и результирующая составляющая поперёк траверс от тяжения направлена в сторону уменьшения пикетажа (пролёт слева).

7. Корректировка модуля «Грибовидные подножники»:

7.1. При вводе данных — нормативные нагрузки переименованы в расчётные нагрузки по 2ПС, расчётные – в расчётные нагрузки по 1ПС;

7.2. Исключён ввод расчётных горизонтальных нагрузок при вводе нагрузок на фундаменты (не принимали участие в расчёте);

7.3. Добавлена новая настройка — «Коэффициент надёжности по грунту для удельного сцепления в песках»

Исправления:

1. Исправлена ошибка при одновременном использовании лицензий ЛЭП 2011 и ЛЭП 2014;

2. Обновлён модуль расчёта отвода земли: добавлена возможность не вычитать из общего отвода постоянный отвод; правка единиц измерения в шаблоне;

3. Исправлена ошибка в авторасстановке опор;

4. Исправлена ошибка импорта перехода с профиля, в некоторых случаях отсутствовала возможность импортировать переход с профиля;

5. В динамические свойства опоры добавлены поля с длиной гирлянды для левого и правого троса

6. Добавлено автоматическое обновление длин тросов опор при изменении систематического расчёта.



Версия 2015.0.29.0 (Февраль 2015)

Исправления:

1. Корректировка расчёта нормативных нагрузок на фундаменты.

2. Корректировка чертежа оформления больших переходов - добавлены таблицы с итогами расчётов по всем режимам.



Версия 2015.0.22.0 (Февраль 2015)

Основные новшества:

1. Прекращена поддержка операционных систем Windows XP и Windows Vista.

2. Выпуск нового модуля «Расчёт больших переходов». Данный программный модуль предназначен для расчёта:

2.1. высоты расположения приведенного центра тяжести проводов фаз и грозозащитных тросов в зависимости от схемы перехода, типа опор, поверхности земли и параметров пересекаемого водного объекта;

2.2. напряжений и стрел провеса в проводах фазы и тросах для различных сочетаний климатических условий;

2.3. нормируемых габаритов между проводами фаз, поверхностью земли и пересекаемыми объектами;

2.4. нормируемых габаритов между проводами фаз и грозозащитными тросами в переходных пролётах;

2.5. напряжений в точках подвеса проводов фазы и тросов.

3. Значительно ускорена работа алгоритма авторасстановки опор в среднем в 100-250 раз

4. Реализованболееудобныйспособвыборапикетажапризапускеавторасстановкиопор, выравнивании опор и перерасчёте габаритов на заданном участке

5. Доработана ведомость гасителей вибрации:

5.1. сделан более наглядный формат отчёта для рассчитанных гасителей вибрации, ведомость гасителей вибрации теперь предусматривает любые комбинации проводов, тросов и самонесущего кабеля;

5.2. добавлен расчёт гасителей вибрации для изолированного кабеля по СО 34.20.265-2005;

5.3. для районов Крайнего Севера сделан отдельный расчёт и отдельная форма для гасителей вибрации.

6. Обновлён модуль расчёта отвода земли: добавлена возможность не вычитать из общего отвода постоянный отвод.

7. В справочнике опор добавлена функция копирования опор.

8. Сделана автоматическая установка длины гирлянд при импорте из файлов Word и Excel.

9. В модуле расчёта нагрузок на опору добавлена возможность вывода нормативных нагрузок – для всех расчётов (кроме расчёта моментов) сделана возможность расчёта нормативных нагрузок.

10. В систематическом расчёте реализовано явное указание районов крайнего севера.

11. Добавлен сортамент для новых типов опор.



Версия 2014.2.14 (Ноябрь 2014)

Исправления:

1. Исправлена ошибка при одновременном использовании лицензий ЛЭП 2011 и ЛЭП 2014.

2. Обновлён модуль расчёта отвода земли: добавлена возможность не вычитать из общего отвода постоянный отвод; правка единиц измерения в шаблоне.

3. Исправлена ошибка в модуле авторасстановки опор.

4. Исправлена ошибка импорта перехода с профиля, в некоторых случаях отсутствовала возможность импортировать переход с профиля.

5. В динамические свойства опоры добавлены поля с длиной гирлянды для левого и правого троса.

6. Добавлено автоматическое обновление длин тросов опор при изменении систематического расчёта.



Версия 2014.2.6 (Сентябрь 2014)

Основные новшества:

1. Переделана защита САПР ЛЭП, появилась возможность работы с дополнительными модулями без базовой части. Теперь можно оплатить, например, только лицензии одного модуля «Нагрузки на опоры», установить на рабочем месте только его, и программа будет работать без установки базовой части (но при этом не будет, например, работать функция импорта опор с профиля).

2. Добавлен модуль «Проверки грибовидных подножников». Программа предназначена для проверки грибовидных подножников по заданным нагрузкам в грунтах с заданными характеристиками. Проверка производится по следующим расчётам:

2.1. Расчёт деформаций основания сжатых фундаментов. а) Определение расчётного сопротивления грунта основания; б) Расчёт краевого давления подошвы фундамента; в) Расчёт осадки основания;

2.2. Расчёт деформаций основания выдёргиваемых фундаментов;

2.3. Расчёт основания выдёргиваемых фундаментов по несущей способности;

2.4. Расчёт на восприятие горизонтальной силы.

3. Реализована возможность выборочного переноса данных между справочниками САПР ЛЭП.

4. Добавлен протокол выполнения систематического расчёта – в формате ТХТ выводится необходимая информация для проверки расчёта, например, центр тяжести провода, троса, коэффициенты пересчёта ветра и гололёда по высоте на провода и тросы, и т.д.

5. Реализована возможность множественного импорта переходов с профилей.

6. Реализован импорт опор на профиль из журналов расстановки опор, в форматах Word и Excel.

7. Переделан экспорт опор на план (вывод длин пролётов, оформление плана с помощью блоков и слоёв, удаление оформления с плана).

8. Исправлен расчёт нагрузок на опору при указании изолированного кабеля без тросов.

9. Добавлена возможность выполнения авторасстановки с учётом обводнённых участков.

10. В ведомости гирлянд изоляторов для анкерных опор добавлено примечание с указанием конфигурации подвески креплений проводов и тросов.

11. В заказной спецификации исключаются из ведомости закрепления с нулевым весом метала, дерева и бетона (например, закрепление типа АI).

12. В справочнике добавлены сортаменты для части существующих опор, а также добавлены новые опоры.



Версия 2014.1.9 (Май 2014)

Исправления:

1. Исправлена ошибка с расчётом ширины просеки.

2. Добавлена поддержка 6 кВ.

3. Улучшен алгоритм оцифровки линии земли с полилиниями.



Версия 2014.1.6 (Май 2014)

Основные новшества:

1. Добавлен модуль «Подбора свайных закреплений»;

2. Добавлена поддержка AutoCAD 2014;

3. Добавлен сортамент для 49 шифров опор (110 и 35кВ).

4. Добавлена функция автоматической проверки и оповещения пользователей о выходе новых версий САПР ЛЭП (подробности в пункте 1.7 руководства пользователя САПР ЛЭП)



Версия 2014.0.9 (Апрель 2014)

Основные новшества:

1. Добавлен конфигуратор модулей, позволяющий быстро настраивать загрузку опциональных компонентов ЛЭП в зависимости от наличия соответствующих лицензий.

2. Реализован учёт неограниченной чересполосицы в модулях вырубки просеки и отводах земли. Указанные программы серьёзно доработаны, и теперь их функционал позволяет вводить и обсчитывать любую конфигурацию угодий и залесенности на каждом участке. Теперь нет никаких ограничений по вводу и порядку следования участков слева и справа от оси ВЛ.

3. Поправлен расчёт весового пролёта в модуле «Нагрузки на опоры». Формула заменена на расчёт по более точной цепной линии.

4. Реализован более точный расчёт горизонтальных габаритов до пересечений от тела угловых и промежуточных опор.

5. В модуле Автоматической расстановки опор исправлена ошибка алгоритма учёта повышенных- пониженных опор, добавлена возможность использования поддерживающих гирлянд длиной, менее указанной в Табл. 2.5.17 ПУЭ (для возможности использования композитных опор).

6. Улучшен алгоритм оцифровки линии земли, состоящей из полилиний – учёт неточностей построения линии земли на чертеже (неточное взаимное расположение отрезков), оцифровка «срывов», состоящих из отдельных отрезков на профиле.

7. Изменена работа с Office, теперь не важно какой разрядности ОС и Office.



Версия 2013.2.27 (Январь 2014)

Исправления:

1. Исправлен расчёт весовых пролётов в модуле «Нагрузки на опоры» для случаев:

1.1. Исходные данные для расчёта создаются импортом опоры с профиля;

1.2. В исходных данных, созданных вручную, весовой пролёт не задан, но задан перепад высот граничных опор.

2. В климатической зоне добавлен расчёт допустимых углов отклонения гирлянды провода для напряжений 6-10кВ.



Версия 2013.2.10 (Декабрь 2013)

Основные новшества:

1.Добавлен модуль «Нагрузки на опоры»;

1.1. Добавлен расчёт нагрузок на концевые опоры в режимах:

1.1.1. Нормальные режимы:

• Минимальная температура;
• Максимальный ветер;
• Ветер при гололёде 1;
• Ветер при гололёде 2;
• Максимальный гололёд без ветра.

1.1.2. Аварийные режимы:

• Обрыв провода при минимальной температуре;
• Обрыв троса при минимальной температуре;
• Обрыв провода при максимальном гололёде без ветра;
• Обрыв троса при максимальном гололёде без ветра.

1.2. При импорте с профиля сделана возможность выбора - с какой стороны подвешены провода и тросы.

1.3. Добавлена возможность учёта ситуации, когда анкерная опора установлена на стыке двух климатических зон, т.е. можно ввести различный климат и различные расчётные коэффициент слева и справа от опоры. При этом сразу делается расчёт с разностью тяжения.

1.4. На схемах нагрузок добавлена итоговая составляющая от разности тяжения поперёк траверс.

2. Откорректирован расчёт гасителей вибрации для районов Крайнего Севера в соответствии с требованиями СО 34.20.264-2005 редакции 2008 года.

3. Создана принципиально новая функция оцифровки профиля. Теперь можно оцифровывать сложные профиля, у которых пикеты съёмки косогоров не совпадают с пикетами съёмки линии земли. Процедура оцифровки может быть многоэтапной, т.е. в случае, если программа неправильно определила линию земли (косогора), можно указать ей правильное направление, либо в любой момент откатить один оцифрованный участок выполнить оцифровку по-другому.

4. Добавлена возможность ввода углов поворота трассы более 90 градусов.

5. Добавлен поиск по шифру гирлянды при запуске построения чертежа гирлянды.

6. Оптимизирована работа САПР ЛЭП при работе с большими проектами.

7. Изменён способ создания базы данных для справочника САПР ЛЭП 2013. Теперь справочные данные из дистрибутива копируются всегда, а к ним можно добавить данные сконвертированные из справочников САПР ЛЭП 2011.

8. В ведомости вырубке добавлена возможность ввода участков длиной менее 1 метра, убрана предустановка крупности леса.

Исправления:

1. Исправлена сортировка землепользователей в сводной ведомости вырубки и в ведомости отвода земли

2. Исправлено изменение цвета линии земли после оцифровки

3. Исправлена функция ввода сортамента в справочник опор

4. Исправлен «Журнал длин участков по вырубке» и «Ведомость длин участков угодий» - в них не попадали участки, расположенные в стороне от оси ВЛ.

5. Исправлена ошибка, когда при автоматической расстановке программа не видела заданную начальную (конечную) опору

6. Исправлен случай, когда в исходных данных ведомости вырубки участок введён не по порядку пикетажа и в ведомости печатался так же не по порядку.

7. Исправлена оцифровка профилей с отрицательными отметками

8. Исправлена ошибка указания массовой опоры и высот подвеса проводов в диалоге «Нагрузки на опору»

9. Исправлена, иногда возникающая ошибка о том, что нельзя навешать изоляцию на опору.



Версия 2013.1.25 (Октябрь 2013)

Исправления:

1. Устранили утечки памяти, возникающие при работе с большим проектом.

2. Оптимизировали работу с большими проектами.

3. Добавили возможность работы с линией земли, содержащей отрицательные отметки высоты.

4. Исправлен ввод пикетов в климатическую зону, для проектов содержащих рубленные пикеты.

5. Поправили расчёт объёмов лесоочистительных работ для некоторых граничных ситуаций в модуле вырубки просеки.
