НОВИНКА!

Модуль «Расчет больших переходов»

Данный программный модуль предназначен для расчета:

• высоты расположения приведенного центра тяжести проводов фаз и грозозащитных тросов в зависимости от схемы перехода, типа опор, поверхности земли и параметров пересекаемого водного объекта;
• напряжений и стрел провеса в проводах фазы и тросах для различных сочетаний климатических условий;
• нормируемых габаритов между проводами фаз, поверхностью земли и пересекаемыми объектами;
• нормируемых габаритов между проводами фаз и грозозащитными тросами в переходных пролётах;
• напряжений в точках подвеса проводов фазы и тросов.

Методика расчета

Метод приведенного пролета, используемый для расчета проводов и тросов воздушных линий, предполагает равенство горизонтальной составляющей напряжения во всех пролетах анкерного участка. Этот метод  дает  большие погрешности для больших пролетов или/и при большой разнице в высоте точек крепления проводов на опорах, ограничивающих пролет. Именно этими особенностями характеризуются большие переходы, поэтому для их расчета применили более точный метод действительной длины провода в пролете.

Метод, реализованный в САПР ЛЭП, основан на том, что расчет напряжений в проводах и тросах для различных сочетаний климатических условий выполняется исходя из действительной длины провода в пролетах между натяжными зажимами и поддерживающими глухими зажимами.

Длина провода/троса в каждом пролете рассчитывается для температуры, при которой выполняется монтаж. Напряжения в проводе/тросе соответствующие всем нормируемым ПУЭ сочетаниям климатических условий рассчитываются исходя из этой длины.

Данный программный модуль выполняет вышеперечисленные расчеты для трех вариантов крепления провода/троса к опорам:

1. Натяжные крепления ко всем опорам перехода (все опоры анкерные).
2. Поддерживающие гирлянды с роликовыми зажимами на промежуточных опорах и натяжные крепления на анкерных.
3. Поддерживающие гирлянды с глухими зажимами на промежуточных опорах и натяжные крепления на анкерных.

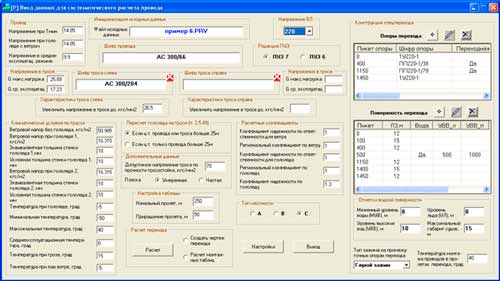

Интерфейс ввода данных систематического расчета провода

Вся информация для расчета вводится на одной основной форме:



















Ввод данных аналогичен подготовке данных для механического расчета провода. Дополнительно сделан интерфейс ввода данных для описания опор перехода и поверхности перехода.

Результаты расчета перехода

При каждом расчете всегда создаются для текстовых файла:

1. Протокол расчета.
2. Сводная таблица механического расчета для перехода.

В зависимости от настройки, дополнительно можно получить:

1. Чертеж перехода в заданном масштабе в формате DWG.
2. Чертеж монтажных таблиц в формате А4 (DWG). Монтажные таблицы рассчитываются в соответствии с «Временными руководящими указаниями по расчету напряжений и стрел провеса проводов и тросов воздушных линий электропередачи с учетом остаточных деформаций».

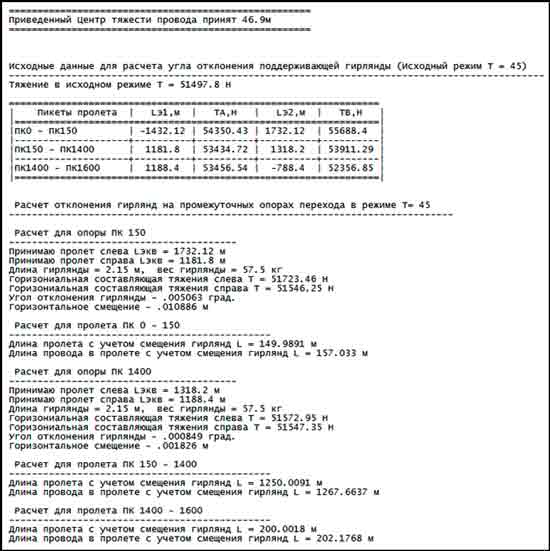

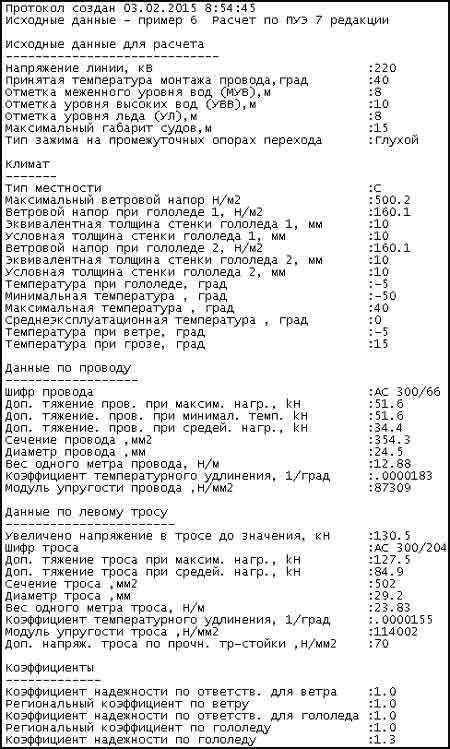

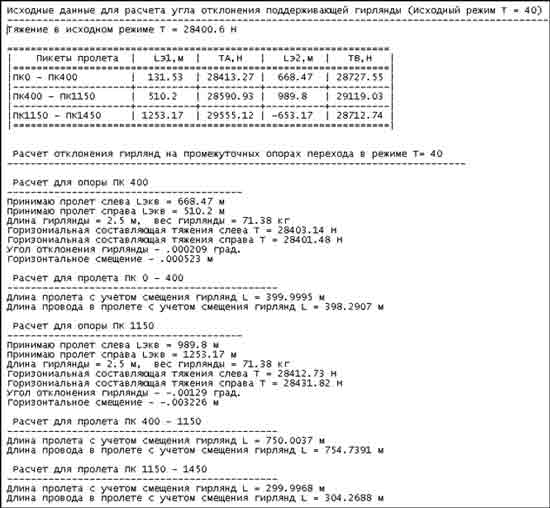

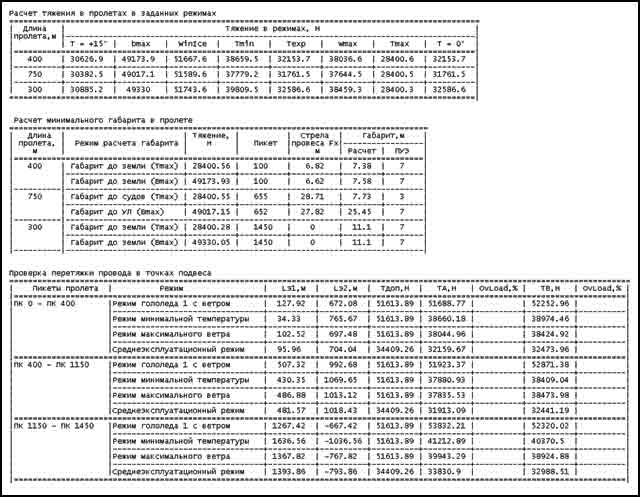

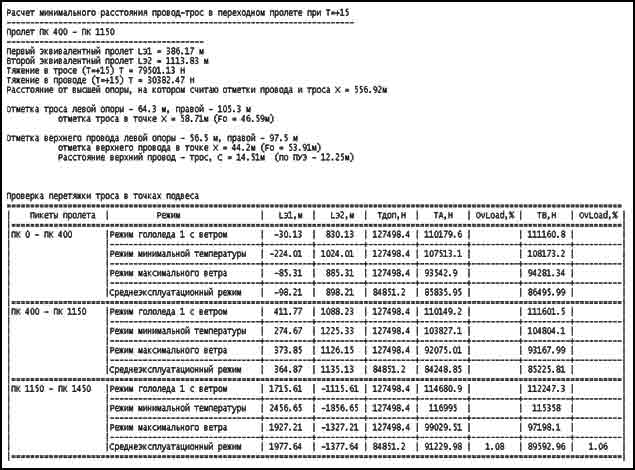

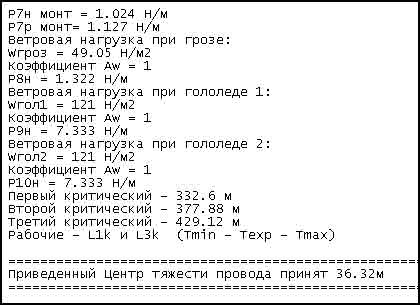

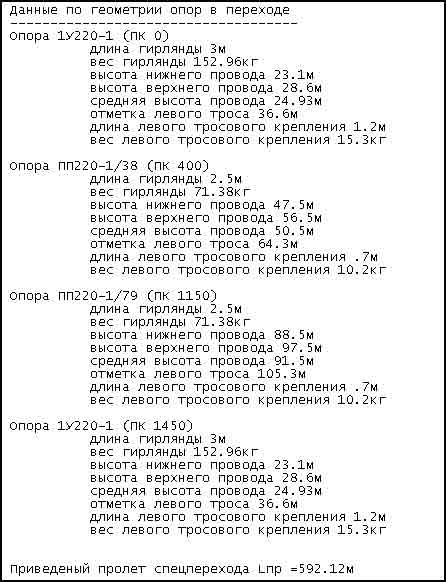

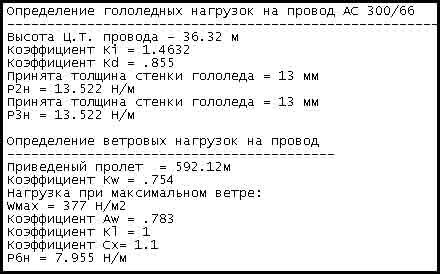

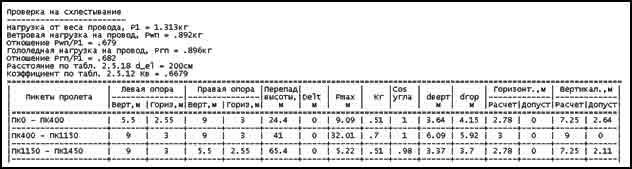

Примеры протокола расчета

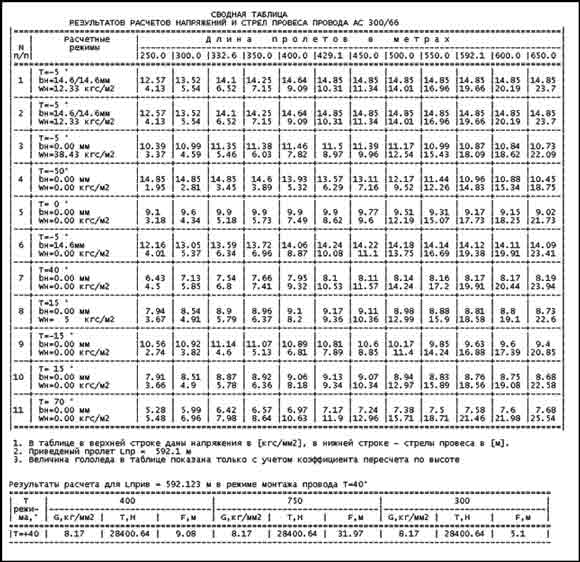

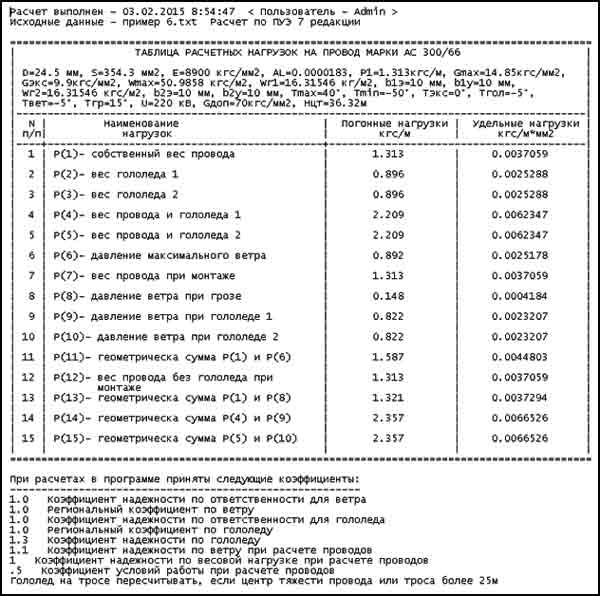

Пример Сводной таблицы механического расчета

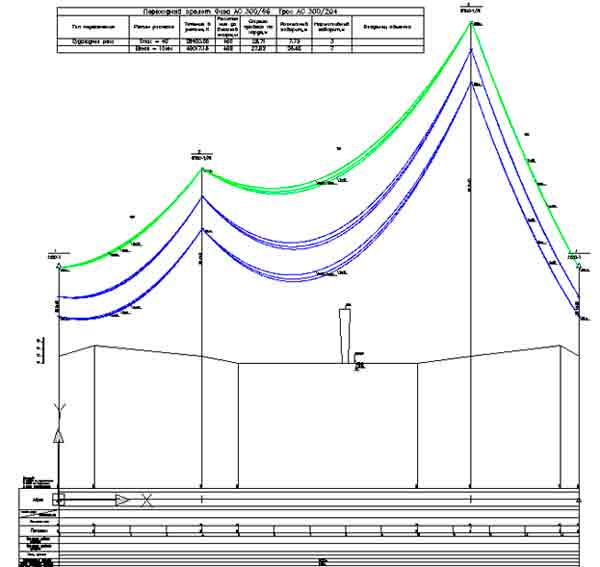

Пример чертежа перехода

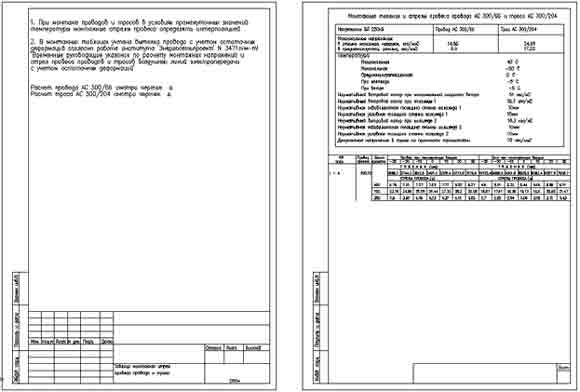

Пример монтажных таблиц перехода
