1. Разработан новый модуль «Расчет заземлений опор».
В модуле расчета заземляющих устройств опор ВЛ 35-750кВ реализована методика, изложенная в типовом проекте 3602тм-т.1, т.2 . Перед началом работы с модулем необходимо ознакомиться с типовым проектом. Условные обозначения в программе приняты такими же, как в типовом проекте.
Метод расчета заземляющих устройств опор ВЛ заключается в следующем:
1.Определение расчетной величины удельного эквивалентного сопротивления грунта (ρэ, Ом*м), соответствующего реальным параметрам электрической структуры грунта в месте установки опоры.
2.Выбор типа и параметров заземляющего устройства.
3.Расчет сопротивления заземляющего устройства, Ом.
4.Определение соответствия рассчитанной величины сопротивления заземляющего устройства требуемой нормативной величине заземляющего устройства опоры в соответствии с п. 2.5.129 ПУЭ-7.
5.Расчет импульсного сопротивления заземляющего устройства.
Для определения (расчета) величины удельного эквивалентного сопротивления грунта в программе приняты шесть моделей структуры грунта (добавлены три дополнительных модели по сравнению с типовым проектом):
1.Глубина первого измеренного слоя грунта равна глубине сезонных изменений, h1изм.= hс.
2.Глубина первого измеренного слоя грунта меньше глубины сезонных изменений, h1изм.< hс.
3.Глубина первого измеренного слоя грунта больше глубины сезонных изменений, h1изм. > hс.
4.Глубина сезонного изменения грунта равна глубине первого и второго измеренных слоев,
hс = h1изм. + h2изм.
5.Глубина сезонного изменения грунта находится в диапазоне измерений,
h1изм. < hс < h1изм. + h2изм.
6.Глубина сезонного изменения грунта находится в диапазоне измерений,
h1изм.+ h2изм.< hс < h1изм. + h2изм. + h3изм.
В данном модуле рассмотрены четыре типа заземляющих устройств опор ВЛ:
1.Использование сборных железобетонных фундаментов в качестве естественных заземляющих устройств опор (сваи, грибовидные подножники).
2.Вертикальные искусственных заземлители из круглых электродов или уголкового профиля.
3.Протяженные заземлители из лучевых электродов круглого или прямоугольного сечения.
4.Смешанные заземлители: фундаменты + протяженные заземлители.

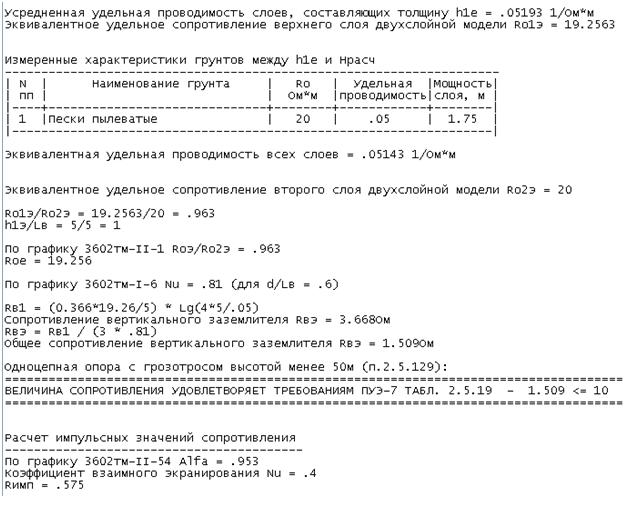

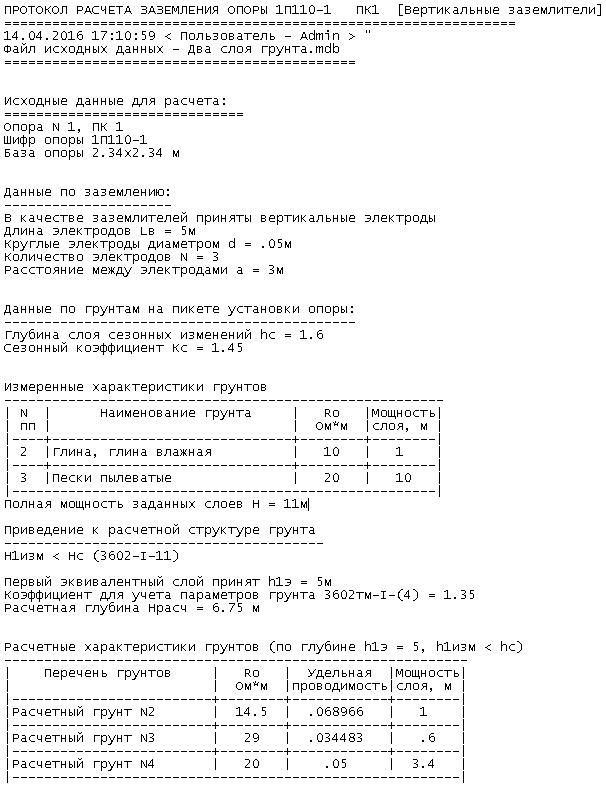

По результатам расчета выдается текстовый протокол с пошаговыми промежуточными результатами работы программы:
Важно – программа чувствительна к установке параметра «Разделитель целой и дробной части». Если дробные данные введены через точку, расчет и корректировку этих данных необходимо выполнять только при установке этого параметра в значение «точка». Если дробные данные введены через запятую, расчет и корректировку этих данных необходимо выполнять только при установке этого параметра в значение «запятая»
2. Добавлены опоры с сортаментом по 3.407.2-166.1
2П330-22П330-2-5.02П330-2-11.5
2П330-2т2П330-2т-5.02П330-2т-11.5
1У330-21У330-2+51У330-2+101У330-2+15
1У330-2т1У330-2т+51У330-2т+101У330-2т+15
Исправлена ошибка в сортаменте опоры П220-2 (В секции С20 по боку была пустая строка с нулями, из за сего валились расчеты нагрузок на опору).
3. Добавлены опоры Омского ЭМЗ:
2АГ35/110-22АГ35/110-2т
2АУГ35/110-22АУГ35/110-2т
АГ35/110-1АГ35/110-1т
АГ35/110-2АГ35/110-2т
АУГ35/110-2АУГ35/110-2т
АУГ35/110-3АУГ35/110-3т
ПГ35/110-1,35ПГ35/110-1,35т
ПГ35/110-1,110ПГ35/110-1,110т
ПГ35/110-2.110ПГ35/110-2.110т
ПГ35/110-3.110ПГ35/110-3.110т
ПГ35/110-2,35ПГ35/110-2,35т
ПГ35/110-3,35ПГ35/110-3,35т
ПГ35-1ПГ35-1т
ПГ35-2ПГ35-2т
2ПГ35-32ПГ35-3т
2ПГ35/110-1.110т
2ПГ35/110-2.110т
2ПГ35/110-3.110т
2ПГ35/110-4.110т
2ПГ35/110-1.352ПГ35/110-1.35т
2ПГ35/110-2.35 2ПГ35/110-2.35т
ПГ220-1ПГ220-2ПГ220-3
При импорте опор ОЭМЗ нужно импортировать позицию завода «ОЭМЗ» из справочника заводов
Для добавления данных по этим опорам в свой справочник воспользуйтесь функцией «Выборочный перенос данных» в справочнике
4. Доработка в модуле «Большие переходы»

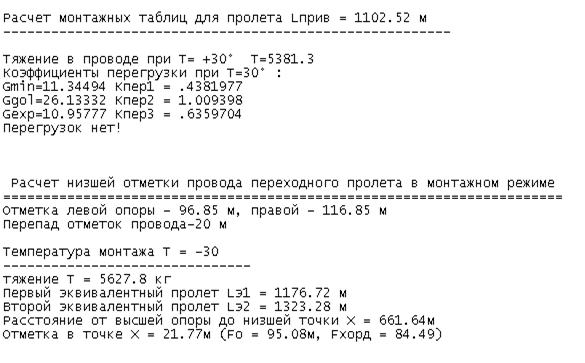

• По просьбе проектировщиков сделан расчет низшей отметки провода и троса для монтажных тяжений (выводится в протоколе только при расчете монтажных таблиц):
• Исправлено - в последней версии 2015.4.1.161 программа не могла выполнить расчет системы уравнений, появлялось сообщение «Системе не удается найти указанный путь»
5. Исправления в модуле «Грибовидные подножники»
•Вкладка «Ввод грунтовых условий», при добавлении грунта из проекта («Добавить из проекта») сделана неактивной кнопка «Выбрать», если в списке нет грунтов.
•При сохранении введенных нагрузок на фундаменты, все горизонтальные нагрузки сохраняются по абсолютной величине.
•При запуске появлялось сообщение об ошибке чтения файла конфигурации
6. В настройках проекта (закладка «Дополнительно») добавлена возможность установить, что печатать в ведомости монтажных таблиц – номера или пикеты граничных опор анкерного участка
7. Исправление в модуле «Монтажные таблицы» - исправление может коснуться небольших пролетов при наличии перегрузки при температуре монтажа
8. Доработка в модуле оформления переходов

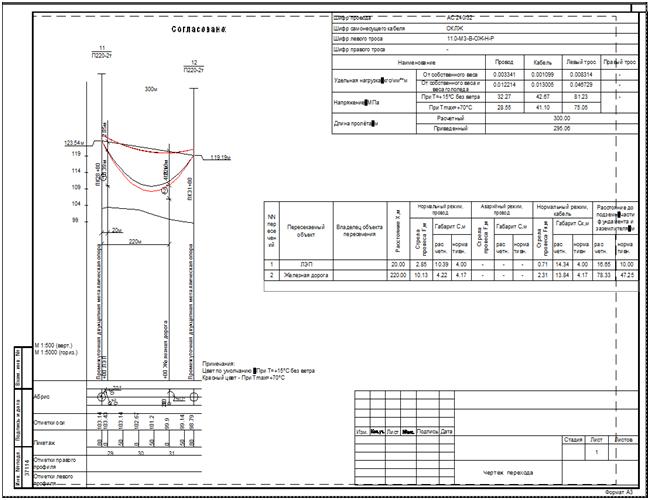

• Изменены шаблоны чертежей переходов. Теперь, если на переходе подвешен самонесущий кабель, будет нарисована кривая провисания кабеля (пунктирной линией) и показана необходимая информация по кабелю. В данной версии показываются нормативные габариты от ОКСН до проводов пересекаемой ВЛ (при Т=+15°) и до железных дорог (при Т=+70°) из условия подвески кабеля на вновь проектируемой ВЛ (СТО-56947007-33.180.10.172-2014).
Кроме того, добавлена информация по шифрам всех тросов и самонесущего кабеля (при наличии), удельной нагрузки и напряжения в них для расчетных режимов. Если кабеля нет, в таблицах будут отсутствовать соответствующий графы (другой шаблон)
При установке этой версии старые шаблоны будут перезаписаны!
• Исправлено - не строился чертеж перехода в случае, если данные для перехода введены вручную и в проекте отсутствует чертеж профиля.
9. Функция экспорта постоянного отвода для опор на план – исправлена ошибка для случаев, когда на профиле есть существующие опоры (при экспорте опор выдавалась ошибка). Теперь в таком случае ссылка на опору на плане будет создана, но постоянный отвод для нее нарисован не будет.
10. В Cправке исправлена неработающая ссылка на скачивание бесплатной Express версии MS SQL Server 2012
