RES: ЛЭП 0,4-10 кВ – программное обеспечение для проектирования воздушных линий электропередачи 0,4 и 6(10) кВ.
Данный продукт предназначен для проектирования воздушных линий электропередачи в среде AutoCAD.
Возможности:
- Нанесение на чертеж и редактирование трассы с необходимой атрибутивной информацией;

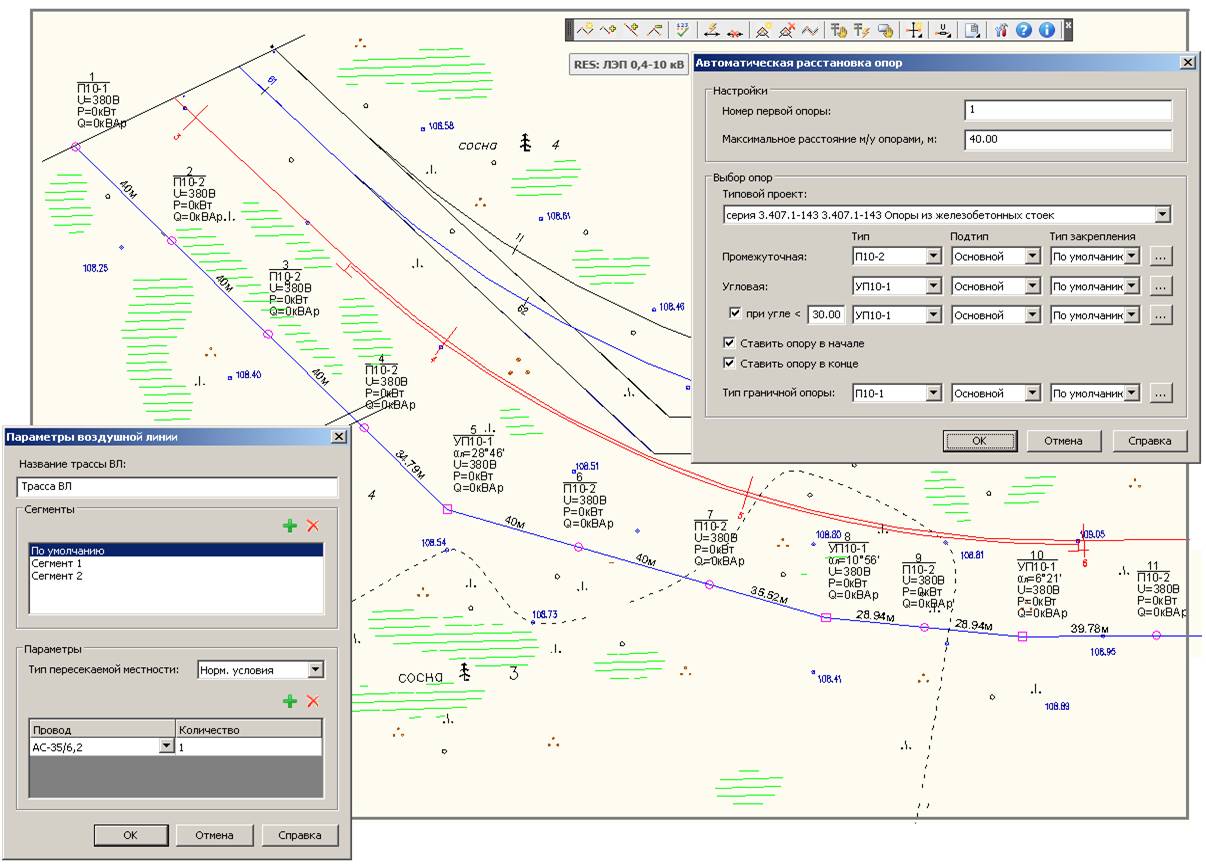

- Полуавтоматический и автоматический режим расстановки опор;
- Автоматическая расстановка расстояний между опорами;
- Введены подтипы опор, что позволяет типизировать часто используемые наборы оборудования и арматуры при опоре;
- Размещение объектов на отдельных слоях чертежа;
- Детальная настройка отображаемой информации на чертеже;
- Построение долгосрочного отвода земли под опоры ВЛ с подсчетом результирующей площади;
- Построение краткосрочного отвода земли под ВЛ;
- Расчёт и построение пересечений с инженерными сооружениями в различных режимах (количество пересекаемых объектов в одном
- пролете не ограничено), вывод всех пересечений на отдельный лист;
- Автоматический подсчет длины провода;
- Формирование проектной документации:
a. Спецификация на листе;
b. Заказная спецификация;
c. Задание на составление смет;
d. Задание на отвод земель;
e. Вывод всех пересечений на отдельный лист;
f. Перечень опор.
- Вывод выходной документации в AutoCAD, MS Excel и MS Word.
- Режим создания всего набора документов по нескольким чертежам.
- Все выходные документы в библиотеке формируются на основе шаблонов, которые пользователь может отредактировать по своему усмотрению.
- Расчетные модули:

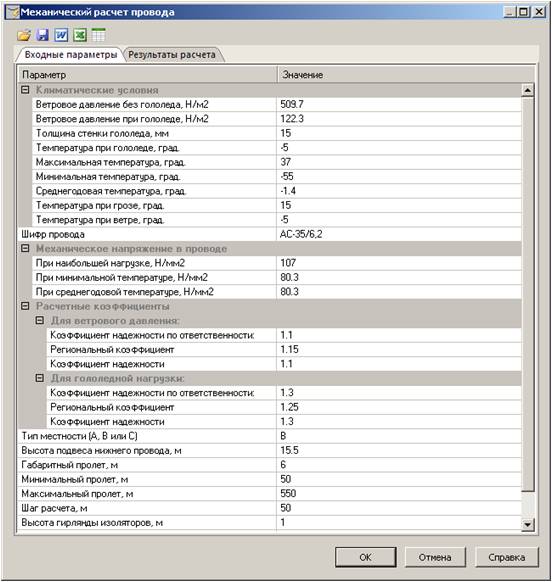

a. Механический расчет провода;

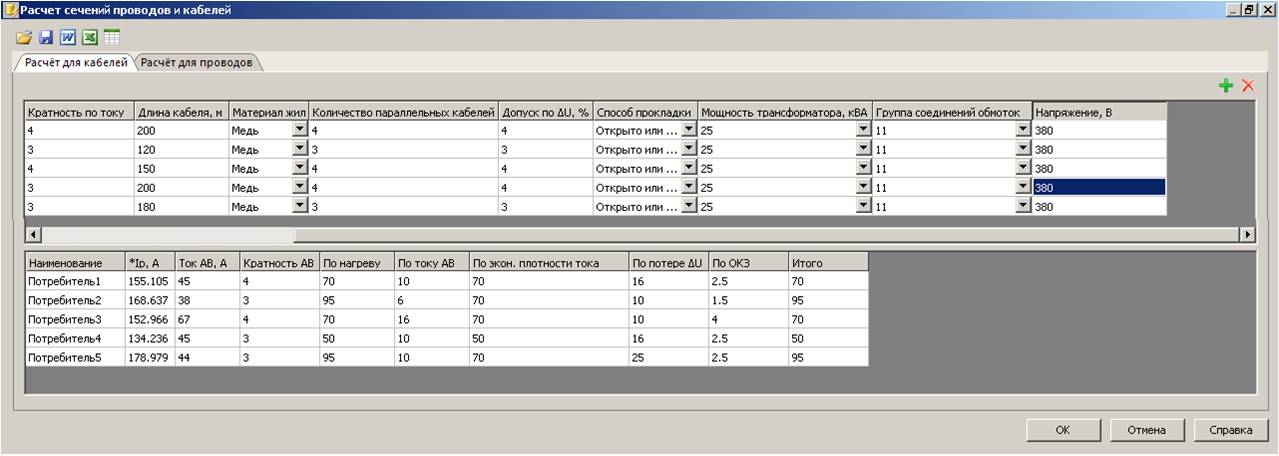

b. Расчет сечения провода;
c. Расчет заземления опор;
d. Расчет потерь напряжения.
Расчетные модули позволяют экспортировать результаты в MS Excel и MS Word.
Справочник. Позволяет редактировать и создавать свои типовые проекты, оборудование, арматуру, провода, типы местности, типы закреплений. Предусмотрен экспорт/импорт готовых типовых проектов.
Библиотека имеет удобные средства для редактирования высоковольтных линий на чертеже, такие, как перенумерация опор, удаление опор на определенном участке, удобное редактирование параметров опор в диалоговом окне. Предусмотрена возможность работы с различными типовыми проектами. Приложение имеет собственную базу данных, в которой хранится вся необходимая информация (описание опор, описание оборудования, типы проводов и т.д.).
